8-32位微機原理接口實驗系統基于微機原理和接口實驗教學的特點，我們采用基礎功能實驗電路一體化設計，CPU核心模塊和創新拓展型實驗電路用獨立模塊外接擴展方式實現，既兼顧演示驗證性實驗、又考慮到綜合設計和創新研究性實驗的需要。8-32位微機原理接口實驗系統是一款靈活性極強的新型微機原理和接口實驗教學平臺，適合各層次學生進行微機原理和接口應用方面的實驗。

     一、主要特點
1、CPU系統模塊獨立設計，支持2種CPU系統：Intel A80486DX系統和80386EXCPU系統。標配Intel 486 CPU系統。有機玻璃面板保護。
2、常用基礎實驗電路采用集成一體化設計，創新擴展模塊通過20芯L_DV總線接入主板。
3、設計有嵌入式雙通道虛擬示波器。
4、 配套微機控制技術輔助教學聯機軟件，與PC通信有USB和以太網絡兩種方式。
5、匯編語言和C語言支持符號化遠程調試，同時支持本機調試，即PC獨立調試方式。 6、匯編語言和C語言均采用工程文件組織管理。
7、支持保護模式下的編程實驗。
二、詳細硬件組成和結構
1、實驗系統采用CPU核心板和實驗?zāi)K底板分離設計，全部系統總線通過2排50針插座和實驗電路主板隔離設計，確保CPU系統安全可靠，同時CPU系統板上加保護罩。
2、Intel A80486DX CPU核心板組成
2.1 CPU基于Intel A80486DX設計。
2.2 系統主控芯片采用CPLD器件EPM7128S設計。
2.3 系統監控采用256K Flash Memory W29C020設計。
2.4 用戶程序和數據存儲器采用128K SRAM UT621024設計。
2.5 兩種與PC系統通信方式：①用CH395設計的標準USB通信；②用CH395SL設計的以太網通信。
2.6 設計有新型串行通信接口16C2550B和RS232收發器SP232EEN及其DB9接口。
  2.7 總線插座提供32位數據總線、20位地址總線（可擴展為32位地址總線），數據總線支持8/16/32位存儲器與I/O操作。
3、80386EX核心板組成(選配）
3.1 CPU基于80386EX設計。
3.2 系統主控芯片采用CPLD器件EPM7032S設計。
3.3 系統監控采用256K Flash Memory W29C020設計。
3.4 用戶程序和數據存儲器采用128K SRAM UT621024設計。
3.5 兩種與PC系統通信方式：①用CH395設計的標準USB通信方式；②用CH395SL設計的以太網通信方式。
3.6 設計有RS232收發器SP232EEN及其DB9接口。
  3.7 總線插座提供16位數據總線、20位地址總線（可擴展為32位地址總線），數
據總線支持8/16位存儲器與I/O操作。
4. 實驗電路主板組成
4.1電源：提供±5V，±12V工作電源。每路均有短路保護自恢復功能。
4.2 信號源：1）2路正負單次脈沖輸出。2）8路固定脈沖輸出：1MHZ、500KHZ、100KHZ、10KHZ、1KHZ、100HZ、10HZ、1HZ。3）1路0-5V模擬量輸出。
4.3人機接口
1）4×4鍵盤矩陣。
2）8位LED發光管模塊。
3）帶指示邏輯電平開關12位。
4）帶譯碼的8只高亮LED七段數碼顯示器。
5）音頻信號輸入電路，帶麥克風
6）音頻信號輸出電路（帶8Ω喇叭、蜂鳴器）
7）繼電器接口控制電路。
8）直流電機及控制驅動電路。
9）三相五線步進電機20BY及驅動電路UN2003。
10）LCD12864中文液晶（兼容LCD1602字符型）顯示電路。
11）8×8雙色點陣顯示及其驅動電路。
12）8-32位存儲器和32位IO讀寫電路
    4.4 接口控制電路和通信實驗電路
1）8路8位A/D 0809轉換電路。
2）1路8位 D/A0832轉換電路。
3）并行I/O接口擴展電路8255。
4）8254/8253定時/計數器接口電路。
5）8251串行口接口電路。
6）8259十六級中斷控制接口電路。
7）8237A DMA數據傳送接口電路。
8）74LS164串并轉換電路。
4.5傳感器
1）光電傳感器：采用ST135，帶柵格盤，可以測量電機轉速，實現電機閉環控制。
4.6 配置雙通道虛擬示波器（選配)
1）真正的高速雙通道存儲虛擬示波器，可切換為單通道提高采樣率。
2）帶有實時X-Y示波器：自動同步顯示功能。
3）存儲功能：存儲/栽入/分析歷史波型。
4）輸入模擬電壓信號幅值由軟件調整，勿需硬件開關切換。
5）帶有幅頻/相頻特性專用虛擬示波器。可以保存波型文件，圖片文件，方便插入在教學課件中。
   4.7 擴展接口
1）擴展全部系統總線和20線L_DV總線插座，用于接入外擴模塊，開展創新實驗。
2）擴展IC16插座1只，擴展IC40插座1只，用于自己設計譯碼器或輔助邏輯電路等。
5、可以外部擴展的創新實驗?zāi)K（選配）
1）16X16點陣顯示電路。
2）41線LED音頻電平顯示實驗電路。
3）高精度數字標尺顯示實驗電路。
4）USB總線通信實驗電路。
6、實驗線路的連接：全部信號采用排線連接或單根杜邦線連接，操作簡便，連接穩定可靠。
7、機箱：堅固型鋁合金框架，厚實的 ABS 塑料包角，參考外形尺寸 480×360×120mm。
三、軟件功能
1、與PC通信可選USB和以太網絡兩種方式。
2、 PC端集成開發環境軟件基于.NET開發，支持Windows XP/7/10的32位和64位系統。
3、 匯編語言和C語言支持符號化遠程調試，同時支持本機調試，即PC獨立調試方式。 4、 匯編語言和C語言均采用工程文件組織管理。
5、 匯編語言支持多段調試；支持寄存器、變量顯示及修改；支持命令行窗口運行DEBUG32調試命令。
6、 匯編語言調試支持INT21H字符和字符串重定向顯示功能（2,9號）、支持INT21H的字符和字符串遠程鍵盤輸入功能（1,10號），支持D/A虛擬儀器顯示功能。
7、匯編語言支持32位保護模式編程實驗，內容包括描述符、特權級變換、任務切換，8259A硬件中斷、異常處理、無分頁/分頁存儲管理等。

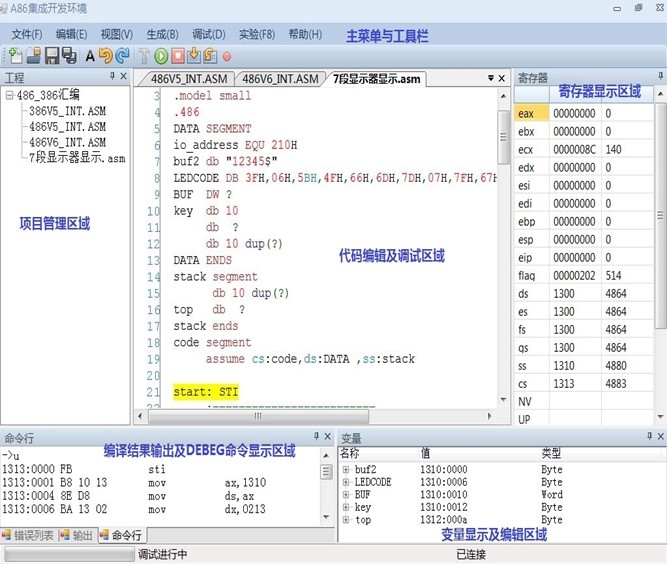

  8、A86集成開發環境實模式下的調試軟件界面

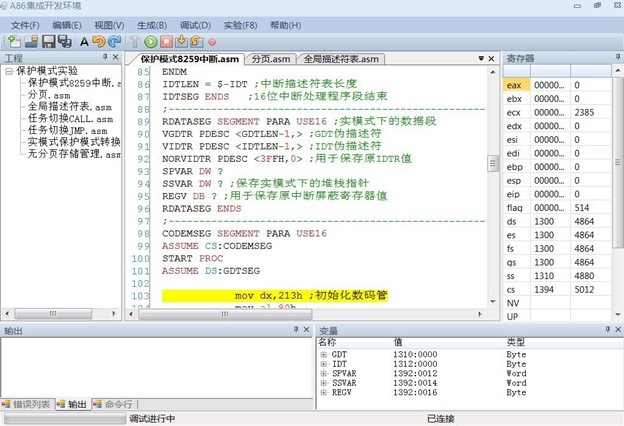

9. A86集成開發環境調試保護模式匯編程序界面

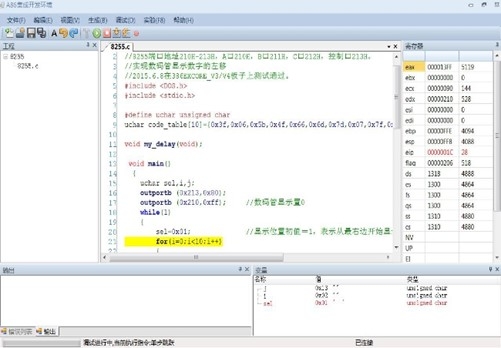

10.A86集成開發環境調試C程序界面

三、可以實現的實驗項目
3.1實模式下基礎硬件實驗
1、I/O地址譯碼程序設計實驗
2、系統中斷控制器程序設計實驗
3、系統中斷控制器級聯程序設計實驗
4、DMA存儲器---存儲器傳送程序設計實驗
5、DMA寫操作程序設計實驗
6、DMA讀操作程序設計實驗
7、8/16/32位存儲器讀寫程序設計實驗
8、定時器/計數器程序設計實驗
9、定時/計數器音樂程序設計實驗
10、8251串行通信程序設計實驗
11、8255并行通信(方式0)程序設計實驗
12、8255并行通信(方式1中斷方式)程序設計實驗
13、8255并行通信(方式1選通方式)程序設計實驗
14、函數波形發生器程序設計實驗
15、ADC0809模數轉換(顯示十六進制)程序設計實驗
16、ADC0809模數轉換(顯示波形)程序設計實驗
17、4x4鍵盤顯示程序設計實驗
18、七段數碼管顯示程序設計實驗
19、128x64 LCD液晶顯示程序設計實驗
20、8x8點陣LED顯示程序設計實驗
21、搶答器程序設計實驗
22、步進電機控制程序設計實驗
23、直流電機PWM程序設計實驗
24、繼電器控制實驗
25、交通燈控制器程序設計實驗
26、電子琴程序設計
27、32位SRAM存儲器讀寫實驗。
28、32位I/O讀寫實驗。
以下實驗可以通過外部擴展模塊實現（選配）
29、16X16點陣顯示實驗
31、USB 總線通信實驗
31、41線LED音頻電平顯示實驗電路
    3.2 80x86微機原理(實模式)匯編程序設計實驗
1、實驗系統認識實驗
2、顯示程序?qū)嶒?yàn)
3、數據傳送實驗
4、數據碼制轉換程序設計實驗
5、運算程序設計實驗
6、分支結構程序設計實驗
7、循環結構程序設計實驗
8、子程序設計實驗
9、 排序程序設計實驗
10、綜合程序設計實驗
3.3保護模式下的實驗項目
1、實模式與保護模式切換程序設計實驗
2、分頁存儲管理實驗
3、 描述符及描述符表程序設計實驗
4、保護模式下任務切換CALL實驗
5、保護模式下任務切換JMP實驗
6、實模式保護模式轉換實驗
7、具有分頁機制的存儲器擴展程序設計實驗
  3.4 微機接口課程設計(綜合)
1、數字錄音機程序設計實驗
2、數字電子鐘設計實驗
3、簡易示波器設計實驗
四、實驗系統配置表

附：使用本實驗箱需配套儀器儀表：電腦、萬用表和示波器（可以選配，實驗箱上自帶建議示波器）。
