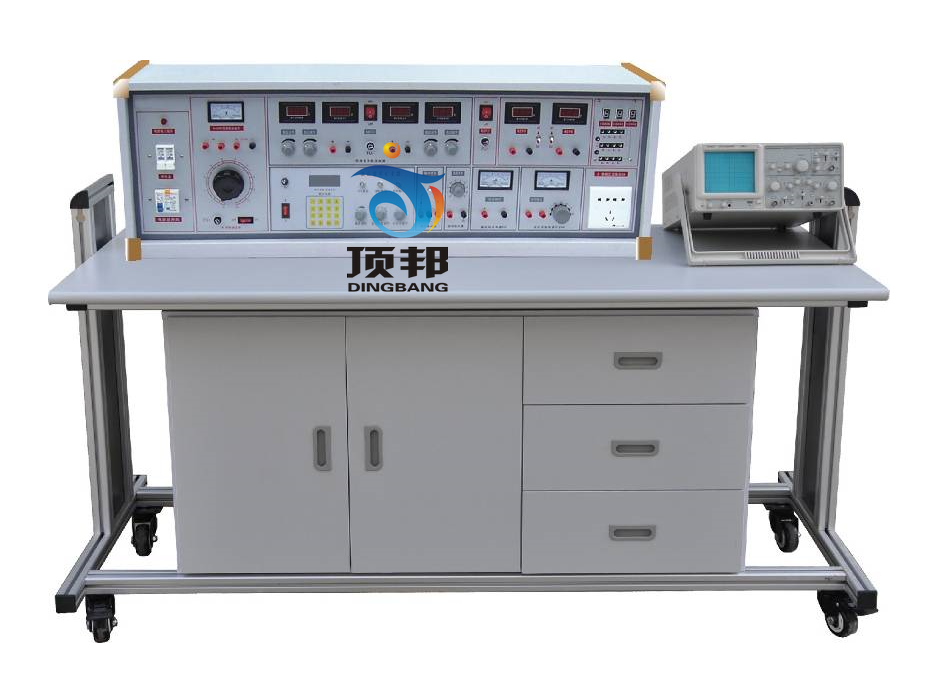

DBD-288 創新型模擬電子技術實驗裝置
一、產品的特點:
實驗臺具有較完善的安全保護措施，較齊全的功能。實驗操作桌中央配有通用電路插扳，電路板由進口ABS注塑而成，背面裝有壓鑄而成九孔成一組的銅片，表面布有九孔成一組相互聯通的插孔，創新實驗元件模塊在其上任意拼插成實驗電路。實驗元件制成透明創新模塊，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修、更換元件拆裝方便。元器件放置在實驗操作桌下邊左右柜內，實驗時取存方便，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。
二、適用范圍:
適用于高等院校及要求較高的中專、技校、職業學校，可完成模擬電子技術、數字電路等課程實驗。該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗室的理想產品，它的配備是學校上水平、上等級的重要標志。
三、實驗臺和實驗操作桌結構及功能:
1、實驗臺構成與性能:
1.1.電源及參數
1.1.1輸入電源:單相三線輸入
1.1.2電源輸出：有保險絲和漏電保護開關二級保護功能。
A組:一臺0.5KVA單相0～250V輸出。
B組:低壓交流電壓3－24V分七檔可調，最大輸出電流1.5A，電流表指示。
C組:低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。
D組:雙路穩流穩壓電源，二路輸出電壓均為0～30V，由多圈電位器連續調節，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩壓度<10－2，負穩壓度<10－2，紋波電壓:<5mV。
E組:單相交流市電輸出，供用戶自備設備使用。
★1.2功率輸出函數發生器：采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
| 正弦波輸出幅度 | ≥10V |
| 輸出阻抗 | 50Ω |
| 失真度 | <1%（0.1HZ-- 1KHz） |
| 頻率范圍 | 0.1HZ～3MHz，采用鍵盤直接輸入數字設定頻率 |
| 輸出幅度 | 電位器調節，正弦波輸出具有20db,40db衰減 |
| 方波占空比 | 可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。 |
| 頻率計最高測量范圍 | 100MHz，自動換檔 |
1.4單次脈沖:每次可輸出一對正負脈沖。
1.5音頻功率放大器：輸入音頻 電壓不低于10mV，輸出功率不小于1W，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。
1.6七段譯碼器(WBK-2000電工實驗室成套設備無此功能)：3組七段譯碼器及對應譯碼顯示數碼管。
1.7外測交直流二用電流表:精度0.5級,三位半數字式顯示，測量范圍:0～1000mA
1.8外測交直流二用電壓表:精度0.5級,三位半數字式顯示，測量范圍:0～99.9V。
2、實驗操作桌:雙面飾面板制成，不變形不褪色，尺寸:160×70×80cm，造型美觀大方,中間設有抽屜，存放工具，左右二只存放柜，用于儲存元器件。
四、設備的構成、配備及實驗項目:
（一）構成與配備(以二十四座為例)
1、實驗操作桌12張，一桌二座。操作桌桌面中央設置通用電路插扳（尺寸:35×90cm），電路板由進口ABS注塑而成，背面裝有壓鑄而成九孔成一組的銅片，表面布有九孔成一組相互聯通的插孔，創新實驗元件模塊在其上任意拼插成實驗電路。創新實驗元件模塊盒體透明直觀，內裝元件一目了然，盒蓋與盒體之間采用壓卡式結構、維修拆裝、更換方便。每張操作桌配有一粒膠皮板，保護通用電路插板和桌面(如需要在桌上放置電機、焊接等).實驗操作桌下部有二只元件儲存柜，放置實驗元器件及儲存板。
2、實驗臺，共12臺，每張學生實驗操作桌上配置l臺。
3、示教控制臺1臺：
（1）由示教實驗操作桌、實驗臺、演示控制屏組成，能分別控制12臺學生實驗臺的電源。尺寸為160×70cm。
五、設備配置清單（以二十四座為例）
| NO | 配置名稱 | 型號規格 | 單位 | 數量 | 備注 |
| 1 | 教師主控臺 |
| 套 | 1 | 具有控制學生電源功能 |
| 2 | 學生機頭 |
| 臺 | 12 |
|
| 3 | 學生桌 |
| 個 | 12 | 含模電透明創新實驗?zāi)K（詳見清單） |
| 4 | 學生桌面板 |
| 塊 | 12 |
|
| 5 | 絕緣皮 |
| 張 | 13 |
|
| 6 | 凳子 |
| 張 | 25 |
|
透明創新實驗?zāi)K配置清單
| 透明創新模塊名稱 | 型 號/規 格 | 數 量 | 備 注 |
| 電 阻 | 4Ω | 1 | 2W |
| 電 阻 | 5.1Ω | 2 | 2W |
| 電 阻 | 8Ω | 1 | 2W |
| 電 阻 | 10Ω | 1 | 2W |
| 電 阻 | 16Ω | 1 | 2W |
| 電 阻 | 20Ω | 1 | 1W |
| 電 阻 | 30Ω | 1 | 1W |
| 電 阻 | 51Ω | 2 | 1W |
| 電 阻 | 75Ω | 1 | 1W |
| 電 阻 | 100Ω | 2 | 1/8W |
| 電 阻 | 120Ω | 1 | 1/8W |
| 電 阻 | 150Ω | 1 | 1/8W |
| 電 阻 | 200Ω | 1 | 1/8W |
| 電 阻 | 240Ω | 1 | 1/8W |
| 電 阻 | 300Ω | 2 | 1/8W |
| 電 阻 | 330Ω | 1 | 1/8W |
| 電 阻 | 470Ω | 1 | 1/8W |
| 電 阻 | 510Ω | 2 | 1/8W |
| 電 阻 | 620Ω | 1 | 1/8W |
| 電 阻 | 650Ω | 1 | 1/8W |
| 電 阻 | 1K | 2 | 1/8W |
| 電 阻 | 1.5K | 1 | 1/8W |
| 電 阻 | 2K | 2 | 1/8W |
| 電 阻 | 2.4K | 2 | 1/8W |
| 電 阻 | 2.7K | 1 | 1/8W |
| 電 阻 | 3K | 2 | 1/8W |
| 電 阻 | 3.3K | 1 | 1/8W |
| 電 阻 | 3.9K | 1 | 1/8W |
| 電 阻 | 4.3K | 1 | 1/8W |
| 電 阻 | 4.7K | 2 | 1/8W |
| 電 阻 | 5.1K | 3 | 1/8W |
| 電 阻 | 6.8K | 2 | 1/8W |
| 電 阻 | 7.5K | 1 | 1/8W |
| 電 阻 | 9.1K | 1 | 1/8W |
| 電 阻 | 10K | 5 | 1/8W |
| 電 阻 | 13K | 2 | 1/8W |
| 電 阻 | 15K | 1 | 1/8W |
| 電 阻 | 20K | 2 | 1/8W |
| 電 阻 | 30K | 1 | 1/8W |
| 電 阻 | 36K | 1 | /8W |
| 電 阻 | 39K | 1 | 1/8W |
| 電 阻 | 47K | 1 | 1/8W |
| 電 阻 | 51K | 1 | 1/8W |
| 電 阻 | 68K | 1 | 1/8W |
| 電 阻 | 100K | 2 | 1/8W |
| 電 阻 | 150K | 1 | 1/8W |
| 電 阻 | 200K | 2 | 1/8W |
| 電 阻 | 300K | 1 | 1/8W |
| 電 阻 | 470K | 1 | 1/8W |
| 電 阻 | 510K | 1 | 1/8W |
| 電 阻 | 1M | 1 | 1/8W |
| 電 位 器 | 470Ω | 1 | 1/2W |
| 電 位 器 | 1K | 2 | 1/2W |
| 電 位 器 | 4.7K | 1 | 1/2W |
| 電 位 器 | 10K | 1 | 1/2W |
| 電 位 器 | 47K | 1 | 1/2W |
| 電 位 器 | 100K | 1 | 1/2W |
| 電 位 器 | 470K | 2 | 1/2W |
| 電 位 器 | 1M | 1 | 1/2W |
| 電 解 電 容 | 0.1UF | 1 | 16V |
| 電 解 電 容 | 4.7UF | 1 | 16V |
| 電 解 電 容 | 10UF | 3 | 16V |
| 電 解 電 容 | 33UF | 1 | 16V |
| 電 解 電 容 | 47UF | 2 | 25V |
| 電 解 電 容 | 100UF | 3 | 35V |
| 電 解 電 容 | 220UF | 1 | 35V |
| 電 解 電 容 | 470UF | 1 | 35V |
| 瓷 片 電 容 | 300P | 1 | 63V |
| 瓷 片 電 容 | 1000P | 2 | 63V |
| 瓷 片 電 容 | 4700P | 1 | 63V |
| 瓷 片 電 容 | 0.01UF | 3 | 63V |
| 瓷 片 電 容 | 0.1UF | 2 | 63V |
| 瓷 片 電 容 | 0.47UF | 1 | 63V |
| 瓷 片 電 容 | 1UF | 1 | 250V |
| 瓷 片 電 容 | 2UF | 1 | 250V |
| 音頻輸入變壓器 |
| 1 |
|
| 音頻輸出變壓器 |
| 1 |
|
| 變 壓 器 | 220/6V.6V.24V | 1 | 8W |
| 電 感 | 8Ω | 1 |
|
| 電 感 | 390UH | 1 |
|
| 二 極 管 | 4007 | 4 |
|
| 二 極 管 | 2AP9 | 1 |
|
| 發 光 二 極 管 |
| 2 |
|
| 穩 壓 二 極 管 | 2CW54 | 2 |
|
| 穩 壓 二 極 管 | 2CW76 | 1 |
|
| 光 敏 二 極 管 |
| 1 |
|
| 晶 振 | 10M | 1 |
|
| 場 效 應 管 | 3DJ6 | 1 |
|
| 單 結 管 | BT33 | 1 |
|
| 晶 閘 管 | KP1 | 1 |
|
| 三 極 管 | 3DG6 | 2 |
|
| 三 極 管 | 3DG12 | 2 |
|
| 三 極 管 | 3AX31 | 1 |
|
| 三 極 管 | B、 3DA1 | 1 |
|
| 三 端 穩 壓 | 7805 | 1 |
|
| 指示燈(信號燈) |
| 1 | 12V |
| 開 關 |
| 2 |
|
| 喇 叭 | 8Ω/0.2W | 1 |
|
| 繼 電 器 | 6V | 1 |
|
| 直流電表 | ±100UA | 1 |
|
| 直流表 | 1000UA | 1 |
|
| 直流電 表 | 10MA | 1 |
|
| 電平開關和邏輯電平指示 |
| 2 | 16位 |
| 集 成 座 | 14腳 | 4 |
|
| 集 成 座 | 16腳 | 2 |
|
| 集 成 運 放 | UA741 | 2 |
|
| 定 時 器 | NE555 | 1 |
|
| 功率放大器 | LA4101 | 1 |
|
| TTL與非門 | 74LS00 | 1 |
|
五、創新實驗項目
1．二極管的正、反相特性
2．晶體三極管的輸入、輸出特性
3．晶體管共射極單管放大器
4．兩級阻容耦合放大電路
5．負反饋對放大器性能的影響
6．場效應管放大器
7．差動放大電路
8．運算放大器指標測試
9．集成運算放大器的基本應用
(多種模擬運算電路)
10．集成運算放大器非線性應用
（多種波形發生器）
11．變壓器耦合推挽功率放大器
12．0TL功率放大器
13．集成功率放大器
14．單相橋式整流電路
15．串聯型晶體管直流穩壓電源
(設計性實驗)
16．集成直流穩壓電源
17．單結晶體管特性
18．單結晶體管觸發電路
19．晶閘管簡單測試
20．晶閘管可控整流電路
利用上述20項實驗元器件還可完成下面實驗項目
l．電壓負反饋偏置電路
2．分壓式電流負反饋偏置電路
3．用二極管穩定工作點
4．共基極放大電路
5．共集電極放大電路
6．共源極基本放大電路
7．場效應管共漏極電路
8．場效應管共柵極電路
9．單管阻容放大電路
10．變壓器耦合放大電路
11．甲類功率放大電路
12．串聯電流負反饋電路
13．串聯電壓負反饋電路
14．并聯電壓負反饋電路
15．并聯電流負反饋電路
16．共基共射極放大電路
17．自舉射極輸出電路
18．NPN一PNP直接耦合放大電路
19．用負反饋消除自激振蕩
20．晶體管開關作用
21．變壓器反饋式振蕩電路
22．電容三點式振蕩電路
23．電感三點式振蕩電路
24．差動放大電路的基本形式
25．長尾式差動放大電路
26．雙電源長尾式差動放大電路
27．運放用作交流比例放大
28．反相輸入保護措施
29．同相輸入保護措施
30．電源極性錯接的保護
31．RC高通電路
32．利用三極管來保護器件
33．差動輸入運算電路
34．快速積分電路
35．模擬一階微分方程電路
36．模擬二階微分方程電路
37．基本對數運算電路
38．實用微分電路
39．反對數放大基本電路
40．簡單的過零比較電路
41．利用二級管作為上限檢測幅度選擇電路
42．下限幅度選擇電路
43．RC無源網絡的低通濾波電路
44．同相輸入一階低通濾波電路
45．反相輸入一階低通濾波電路
46．簡單的二階RC濾波電路
47．典型二階RC有源低通濾波電路
48．典型二階高通有源濾波電路
49．基本帶通濾波電路
50．典型帶通濾波電路
51．矩型波振蕩電路
52．寬度可調的矩形波發生器
53．幅頻可調的鋸齒波發生器
54．單相半波整流電路
55．單相全波整流電路
56．電容濾波電路
57．電容濾波帶電阻負載
58．RC濾波電路
59．基本LC濾波電路
60．二倍壓整流電路
61．三倍壓整流電路
62．基本穩壓電路
63．基本調整管穩壓電路6
64．具有放大環節的穩壓電路
65．單相半波可控硅整流
66．電子調壓電路
67．電子催眠器一一趣味性實驗一
68．電子門鈴電路一一趣味性實驗二
69．電子報警電路一一趣味性實驗三
